Земляное полотно железнодорожного пути.

Любой железнодорожный путь состоит из трёх главных составляющих, это верхнее строение пути, земляное полотно и искусственные сооружения.

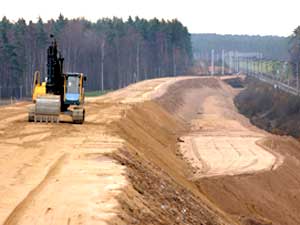

Земляное полотно, это основание под верхнее строение, под сам путь, который состоит из балластной призмы, шпал и рельс. Это основание служит для равномерного распределения нагрузок от сооружения верхнего строения пути и подвижного состава, на поверхность земли. Земляное полотно обеспечивает фиксированное (проектное) положение железнодорожного полотна, при любых допустимых нагрузках, и любых климатических условиях.


Земляное полотно может находиться на насыпи (рис. 1), или выемки (рис. 2), от поверхности земли. Места, где нет ни насыпи не выемки, называются нулевыми.

Рис 1. Насыпь: 1 — резерв; 2 — граница полосы отвода; 3 — берма; 4 — обочина; 5 — межевой знак; 6 — бровка откоса; 7 — откос; 8 — подошва откоса; 9 — основная площадка.

Рис 2. Выемка: 1 — кавальер; 2 — забанкетная канава; 3 — откос кавальера; 4 — банкет;

5 — бровка откоса; 6 — обочина; 7 — балластный слой; 8 — кювет; 9 — бровка основной площадки; 10 – основная площадка; 11 — откос выемки.

Если железнодорожный путь проходит по косогору, то часть земляного полотна может быть на насыпи (полунасыпь), а другая его часть в выемке (полувыемка). (рис. 3),



Рисунок 3:  Поперечные профили: а) полунасыпь; б) полувыемка; в) полунасыпи – полувыемки; 1 – откос насыпи; 2 – берма; 3 – водоотводная канава; 4 – кювет; 5 – откос выемки.

Обычно, земляное полотно железных дорог типовые решения (рис. 4), (рис. 5) и только в особых случаях, на поперечные профили разрабатывают индивидуальный проект.

Рисунок 4:  Типовой поперечный профиль насыпи высотой до 6м:

1 – ось будущего второго пути; 2 – резерв при ширине по дну до 10м.

Рисунок 5:  Типовой поперечный профиль выемки:

1 – нагорная канава; 2 – бровка основной площадки; 3 – бровка откоса; 4 – кавальер; 5 – откос при постройке второго пути; 6 – кювет; 7 – банкет; 8 – забанкетная канава.

Вдоль насыпи, обычно делают водоотводные канавы, которые предназначены для отведения вод от подошвы земляного полотна. В выемках, вдоль основной площадки земполотна, так же нарезаются канавы, их называют кюветами.

Чтобы земляное полотно не теряло своей устойчивости, и всегда было защищено от повреждения протекающей водой, или выветривания, его откосы укрепляют.

Для укрепления откосов земляного полотна наиболее часто используют посев трав или одерновку.

Те откосы земляного полотна железнодорожного пути, которые подвержены подтоплению, укрепляют бетоном. Обычно, это квадратные железобетонные плиты, с размерами ребра от 1 до 2,5 метра. В особо суровых условиях используют плиты  5х5 м., или 10х10 м. Такие плиты способны выдержать удар волны высотой до 3,5 метра.

Постоянно подтопляемые откосы земляного полотна защищают каменной наброской. (рис. 6)

Рисунок 6: Каменная наброска.

Для зашиты откоса насыпи от бурных потоков воды, применяют габионы. Это такие клетки из прутковой стали, которые заполнены камнями. Со временем, камни заиливаются и стенка укрепленная габионами становится монолитной.

Полоса отвода земляного полотна, необходимая для размещения всех элементов железнодорожного пути, устанавливается проектом. Все работы в полосе отвода, без согласования с собственником этого пути, запрещены.

Границы полосы отвода железнодорожного пути, на местности должны быть обозначены специальными межевыми знаками, которые должны быть установлены вдоль всего железнодорожного полотна  на расстоянии менее 250 метров.

Рисунок 7: Указатель полосы отвода.
