Главной составляющей инструкции о порядке обслуживания и организации движения на железнодорожном пути необщего пользования является расчет закрепления вагонов.

Специалисты делают этот расчет в специализированной программе, на основании данных продольных профилей из технического паспорта. Но если вы захотите выполнить этот расчет самостоятельно, то воспользуйтесь нижеописанной методикой.

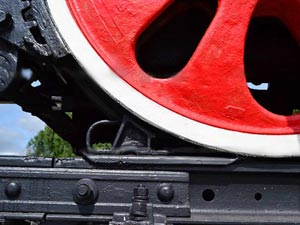

Ниже мы рассмотрим основные правила закрепления вагонов и покажем, как делается сам расчет:

2. На участках железнодорожного пути с уклонами более 0,05‰ и при нижеописанных условиях:
2.1. При закреплении одиночных вагонов, а также составов или групп, состоящих из однородного по весу (брутто) подвижного состава: грузовых груженых или порожних вагонов независимо от их рода; рефрижераторных вагонов при условии, что в группе (секции) все вагоны груженые или все порожние (в том числе, порожняя секция с машинным отделением); сплоток локомотивов в недействующем состоянии. Выполняется расчет по следующей формуле:
К = (n / 200) (1,5i + 1)
где:
К – необходимое количество тормозных башмаков;
n – количество осей в составе (группе);
i – средняя величина уклона пути или отрезка пути в тысячных;
(1,5i + 1) – количество тормозных башмаков на каждые 200 осей.
2.2. При закреплении смешанных (разнородных по весу) составов или групп, состоящих их груженых и порожних вагонов или груженых вагонов различного веса при условии, что тормозные башмаки укладываются под вагоны с нагрузкой на ось не менее 15 т (брутто), а при отсутствии таких вагонов – под вагоны с меньшей нагрузкой на ось, но максимальной для закрепляемой группы.
2.3. При закреплении смешанных составов или групп, состоящих из разнородных по весу вагонов, если тормозные башмаки укладываются под порожние вагоны, вагоны с нагрузкой менее 15 т на ось брутто, не являющиеся самыми тяжелыми вагонами в группе, или под вагоны с неизвестной нагрузкой на ось, расчет производится по следующей формуле:
К = (n / 200) (4i + 1)
где (4i + 1) – количество тормозных башмаков на каждые 200 осей.
2.4. Нормы закрепления, рассчитанные по данным формулам, указываются в ТРА станции.
Необходимое количество тормозных башмаков может определяться с использованием утвержденной федеральным органом исполнительной власти в области железнодорожного транспорта автоматизированной системой расчета норм закрепления.

3. При закреплении групп вагонов, в которых число осей меньше или больше двухсот, количество башмаков исчисляется пропорционально соотношению фактического числа осей закрепляемой группы к 200 осям. При получении дробного значения количества башмаков округляется до большего целого числа.

4. На станционных путях с сильно замасленными поверхностями рельсов (пути погрузки наливных грузов, очистки и промывки цистерн и т.п.) нормы закрепления увеличиваются в 1,5 раза.

5. На путях с ломаным профилем нормы закрепления составов поездов или групп вагонов, находящихся в пределах полной длины, исчисляются по средней величине уклона для всей длины пути. Если вагоны оставляются на отдельных участках путей, то их закрепление тормозными башмаками должно производиться по нормам, соответствующим фактической величине уклона данного отрезка.

6. При закреплении поданной под выгрузку группы вагонов тормозные башмаки должны укладываться под вагоны, которые подлежат разгрузке в последнюю очередь, или норматив закрепления для них должен исчисляться в соответствии с подпунктом 2.3

9. Если тормозной башмак укладывается не под крайний вагон со стороны возможного ухода закрепляемой группы, то должна быть дополнительно проверена надежность сцепления с этим вагоном всех других вагонов этой группы.

10. При сильном ветре (более 15 м/с), направление которого совпадает с направлением возможного ухода вагонов, норма закрепления, исчисленная в соответствии с пунктом 1 (на каждые 200 осей закрепляемой группы), увеличивается укладкой под колеса вагонов трех дополнительных тормозных башмаков, а при очень сильном (штормовом) ветре – семи тормозных башмаков.

11. При закреплении локомотивов в недействующем состоянии, а в исключительных случаях другого подвижного состава, при отсутствии достаточного количества тормозных башмаков могут быть использованы ручные тормоза подвижного состава из расчета: 5 тормозных осей заменяют один тормозной башмак.

На путях с нулевыми уклонами или путях с уклоном 0,05‰ и менее допускается приводить в действие ручной тормоз одного вагона (локомотива) в любой части сцепленной группы подвижного состава взамен тормозных башмаков с обеих ее сторон.

Теперь рассмотрим расчеты на примерах:

Для закрепления 80 осей группы вагонов на уклоне 3, 2‰ и укладывания тормозных башмаков под порожние вагоны (или вагоны с неизвестной нагрузкой на ось) потребуется:
(80 (3,2 х 4 + 1)) / 200 = 5,52 тормозных башмаков, округляем в большую сторону, получаем 6 башмаков для закрепления этого количества осей, на участке железнодорожного пути с уклоном 3, 2‰
Для закрепления той же группы вагонов и при укладывании тормозных башмаков под вагоны с нагрузкой на ось не менее 15 т (или, если таких вагонов в группе нет – под вагоны данной группы с максимальной нагрузкой на ось):
(80 (3,2 х 1,5 + 1)) / 200= 2,32 тормозных башмака, так же округляем в большую сторону, получаем 3 башмака для закрепления этого количества осей, но с нагрузкой на ось не менее 15 тонн, на участке железнодорожного пути с уклоном 3, 2‰
Для закрепления 120 осей угольного маршрута или состава из порожних вагонов на уклоне 1,8‰ потребуется:
(120 (1,8 х 1,5 + 1)) / 200 = 2,22 тормозных башмака, округляем в большую сторону, получаем 3 башмака.
последнее количество тормозных башмаков рассчитывается аналогично и для порожних маршрутов.
